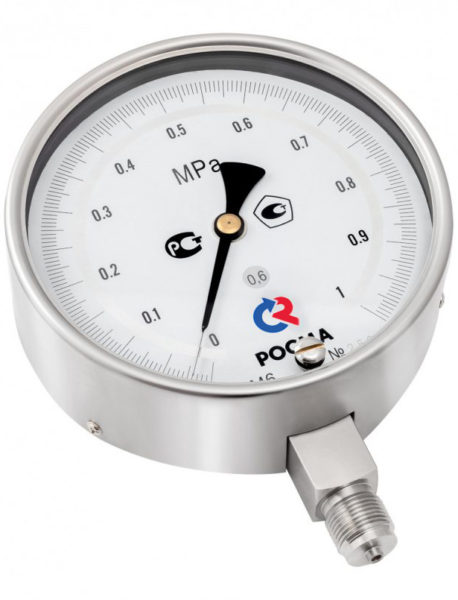

Манометры коррозионностойкие точных измерений с корректировкой нуля

Цены указаны розничные в рублях РФ, пересчет по курсу НБРБ

Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.

Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.

Диаметр корпуса, мм

150

Класс точности

0,6

Диапазон показаний давлений, МПа

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТВ	−0,1…0
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы

Рабочая температура, °C

Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5

Корпус

IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке

Кольцо

Нержавеющая сталь 08Х17Н13М2

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Корректор нуля

На стекле

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G½)

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;

климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Таблица перевода единиц
измерения давления

Все характеристики

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-621 МТИ	150	0,6	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное	16270
ТМ-621 МТИ	150	0,6	0…16 / 25 / 40 / 60	М20×1,5	радиальное	17321

Вакуумметры ТВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-621 МТИ	150	0,6	−0,1…0	М20×1,5	радиальное	17321

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-621 МТИ	150	0,6	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное	17321

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, Руб.
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ, ТВ, ТМВ	230
Задний фланец, с установкой	ТМ, ТВ, ТМВ	435
Указатель предельных значений (нержавеющая сталь)	ТМ, ТВ, ТМВ	110
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ, ТВ, ТМВ	40 / 50
Индивидуальная шкала	ТМ, ТВ, ТМВ	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	ТМ, ТВ, ТМВ	100
Индивидуальный паспорт на нумерованный прибор	ТМ, ТВ, ТМВ	100
Обезжиривание прибора под кислород (+ знак О₂ на циферблате)	ТМ, ТВ, ТМВ	160
Нанесение на циферблат «NH₃» и пр. знаков	ТМ, ТВ, ТМВ	25
Первичная заводская поверка	ТМ, ТВ, ТМВ	бесплатно
Периодическая поверка	ТМ, ТВ, ТМВ с кл.т. 0,6	210
Ремонт	ТМ (0,1…6 МПа)	595
Ремонт	ТМ (10…60 МПа)	1850
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ, ТВ, ТМВ	индивидуально

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	150	6
Материал корпуса	нержавеющая сталь	2
Штуцер	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р.МТИ
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ.МТИ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		0,6
